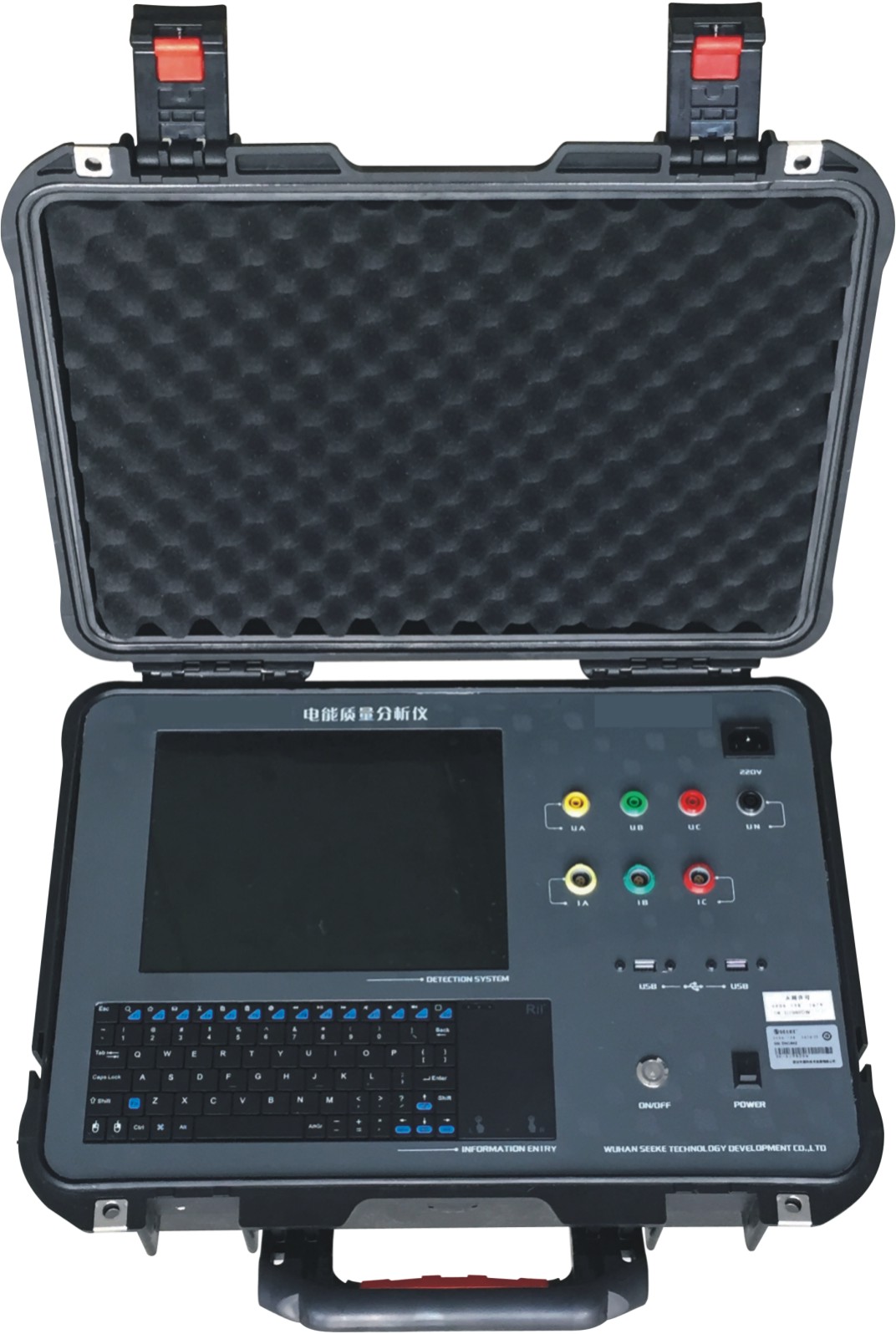

產品用途：
可以提供電力運行中的諧波分析及功率品質分析，能夠對電網運行進行長時間的數據采集監測。同時配備電能質量數據分析軟件，對上傳至計算機的測量數據進行各種分析。
適用標準：
GB/T 19862-2005 《電能質量監測設備通用要求》
產品功能：
- 測量三相全參數：三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率等；
- 三相電流矢量和、三相電壓矢量和、三相電壓相序；
- 三相電壓、電流奇次、偶次諧波含量；31次諧波含量；總諧波含量；
- 三相電壓、電流零序、正序、負序值；電壓、電流不平衡度；
- 31次諧波測量、電網質量分析(電壓電流不平衡度，電壓電流序量等)；
- 可廣泛應用于變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核。測量精度0.5級；
- 與用戶的交互界面包括，液晶顯示界面，上位機顯示。
技術參數：
序號 | 項目 | 說明 |
1 | 接線 | 三相四線 |
2 | 工作電源 | 220V 50Hz |
3 | 工作溫度 | 工作溫度:-10-55℃ |
4 | 儲存溫度 | -20-85℃ |
5 | 電壓量程 | AC400V） |
6 | 電壓過載 | 持續:1.2 倍，瞬時:2 倍/1s |
7 | 電壓功耗 | ＜0.3VA |
8 | 電壓阻抗 | ＞1.8MΩ |
9 | 電壓精度 | RSM 測量，精度 0.2 級 |
10 | 電流量程 | 直接測量：AC 5A 互感器：AC600A |
11 | 電流過載 | 持續:1.2 倍，瞬時:10 倍/5s |
12 | 電流功耗 | ＜0.4VA |
13 | 電流阻抗 | ＜15mΩ |
14 | 電流精度 | RSM 測量，精度:0.2 級 |
15 | 電流頻率 | 45-65Hz，精度:±0.02Hz |
16 | 電流功率 | 有功功率 0.5 級、無功功率 1 級、功率因數 0.5 級 |
17 | 電流電能 | 有功電能 0.5 級、無功電能 1 級 |
18 | 電流諧波 | 電壓及電流 2~31 次諧波，精度 1% |
19 | 電流安全 | 絕緣:信號、電源、輸出端子對殼電阻＞5MΩ |
20 | 電流耐壓 | 號輸入、電源、輸出間＞2kV |
