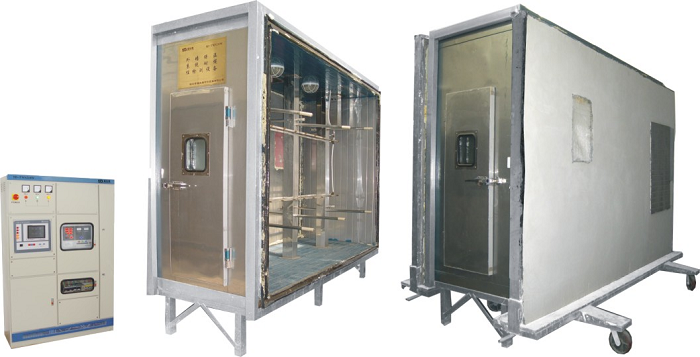

外墻保溫系統耐候性檢測設備SD-TWS210W
產品執行標準：
JGJ144-2008《外墻外保溫工程技術規程》
產品用途：
檢測建筑外墻保溫系統耐候性能, 參照ISO標準，執行中國最新標準及檢測方法，自動完成數據采集、溫度控制、、曲線顯示，打印結果。
產品特點：
● 采用美國原裝國際上最高精度級別溫度傳感器;
● 美國原裝32 位嵌入式工控機，極高穩定性;
● 日本原裝制冷機組;
● 采用日本原裝觸摸超大彩色液晶屏，直觀清晰、操作簡便，可靠性高；
● 墻面自動安放溫度傳感器系統，可使墻面?zhèn)鞲衅靼卜趴焖伲瑴蚀_，可靠。
● 高精度PID控制，測溫、控溫、及功率采樣準確度高。
● 獨立的IP地址，通過INTER或局域網實現監控、數據傳輸和保存等功能
產品參數：
序號 | 項目 | 參數 | 備注 |
1 | 可測試件尺寸 | 3000mm×2100 mm（開口） | |
2 | 熱雨箱 | 開口尺寸：3m×2.1m 外觀尺寸：3.3m×1.1m×2.6m | |
3 | 加熱-冷凍箱 | 開口尺寸：3m×2.1m 外觀尺寸：3.3m×1.1m×2.6m | |
4 | 空氣溫度 | -25℃~75℃ 測溫精度:0.3℃
控溫精度: ±0.1℃ | |
5 | 外壁熱阻值 | 3.5(M2.K)/W | |
6 | 水溫度 | 10℃~40℃溫精度:0.3℃
控溫精度: ±0.1℃ | 根據不同標準可設定 |
7 | 水流量范圍 | 0～2000L/H | 根據不同標準可設定 |
8 | 相對濕度測溫精度 | 2% | |
9 | 供電功率 | 15kw 380v； 2kw 220v | |
10 | 結構 | 試件車：雙面雙施工結構 鋼軌式：雙面試件 試件箱材質：不銹鋼聚氨脂發泡保溫 | |
運行周期：雙熱雨箱和雙面加熱冷凍箱組合，在同時送兩組試樣的情況下，此組合的第一周期為28+20+2+5=55天，熱雨箱，加熱冷凍一體結構第一周期（28+20+2+5=55天）。由于做熱雨試驗周期的同時進行加熱一冷凍試驗，因此第二周期時間更短（設備利用率更高），既做加熱一淋水時同時也在做靜置加熱一冷凍試驗，多試件進行連續檢測情況下，試樣在雙熱雨箱組合的系統進行檢測每個試件平均檢測周期為10天，相比其他方案每個試件需20天縮短了一倍。如果采用多熱雨箱結構，設備檢測平均檢測周期會更短，并可節能損耗。
能耗對比：
如需節省試驗整體能耗可參見下表：
減耗措施 | 電耗 | 水耗 |
普通能耗 | 2000KWH | 60T |
增加機體保溫及試件密封 | 2000KWH*80%=1600KWH | 60T |
增加智能回水系統時回收10℃≤水溫≤20℃ | 1600KWH-80KWH=1520KWH | 25T |
采用雙熱雨箱結構 | 1520KWH*60%=912KWH | 25T |
按每試體電耗2000W，水耗60T計算
綜上所述，對于外墻外保溫系統耐候性檢測采用6臺雙試件面件車，雙熱雨箱與雙面加熱冷凍箱組合，保溫箱體，智能回水系統，可達到安全，經濟，高效，節能的檢測效果。
試件箱材質的選用：
試件箱采用不銹鋼聚氨脂發泡保溫結構，永不結銹，保溫節能性能好。
耐候性試驗設備的程序：
試件車型：成型單（雙面）→養護熱雨箱→推至靜置→推至加熱冷凍箱→完成→打印報告曲線
