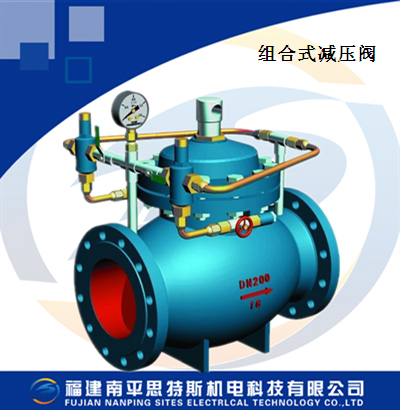

STS46H組合式減壓閥/活塞式減壓閥系列結構及用途

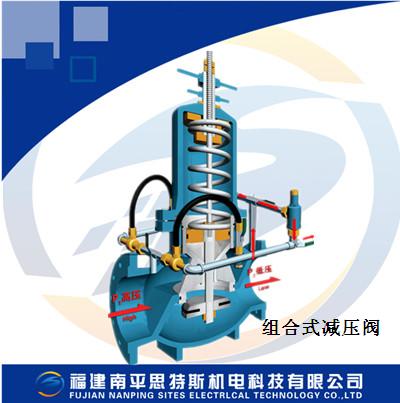

       該閥主要由主閥、控制導閥、過濾器、針閥、球閥及旁通管道節流部位等組成。適用于溫度小于80℃的水及非腐蝕性液體（汽油、煤油）和氣體等需要降低到一定范圍的設備和管路系統上，通過調節將進口壓力降低至某一需要的出口壓力值。當進口壓力或流量發生變化時，靠介質本身的能量可自動保持出口壓力在一定的范圍內,專為水電站技術供水系統提供穩定可靠的冷卻水源.

STS46H組合式減壓閥的基本性能

    （1） 減壓閥調壓范圍：它是指減壓閥輸出壓力P2的可調范圍，在此范圍內要求達到規定的精度。調壓范圍主要與調壓彈簧的剛度有關。

    （2） 減壓閥壓力特性：它是指流量g為定值時，因輸入壓力波動而引起輸出壓力波動的特性。輸出壓力波動越小，減壓閥的特性越好。輸出壓力必須低于輸入壓力—定值才基本上不隨輸入壓力變化而變化。

    （3） 減壓閥流量特性：它是指輸入壓力—定時，輸出壓力隨輸出流量g的變化而變化的持性。當流量g發生變化時，輸出壓力的變化越小越好。一般輸出壓力越低，它隨輸出流量的變化波動就越小。

    三、 STS46H組合式減壓閥 的選用

    根據使用要求選定減壓閥的類型和調壓精度，再根據所需最大輸出流量選擇其通徑。決定閥的氣源壓力時，應使其大于最高輸出壓力0．1MPa。減壓閥一般安裝在分水濾氣器之后，油霧器或定值器之前，并注意不要將其進、出口接反；閥不用時應把旋鈕放松，以免膜片經常受壓變形而影響其性能。

    STS46H減壓閥是一種利用水壓進行自我調節的減壓閥穩壓閥，在進口壓力和流量產生變化的時候保持出口的壓力和流量穩定。其完全實現自力控制，調試簡單，運行可靠。

組合式減壓閥安裝和使用

1、  安裝減壓閥之前必須對管路系統進行沖洗清理，以防焊渣、氧化皮等贓物流入閥內，影響閥門正常工作。

2、  減壓閥應安裝便于操作和維修的地方，并且必須直立安裝在水平管路上，應注意使管路中介質的流向與閥體上箭頭所示方向一致，切勿裝反。

3、  減壓閥在安裝使用時，應先把旁通管路上的截止閥打開，排除管路中的冷凝水和汽水混合物，以防減壓閥開啟時產生水擊現象損壞減壓閥，當無異?，F(xiàn)象后，按順時針方向緩慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準），調整好后，將鎖緊螺母背緊，擰上防護罩。

4、  減壓閥前應安裝過濾器，以防止介質中的雜質進入減壓閥，影響其性能。

5、  安裝的減壓閥前后應有一段直管，閥前直管長度約為600毫米，閥后直管長度約為1000毫米。

6、  減壓閥進口還要裝汽水分離器和疏水閥，減壓閥出口也要裝疏水閥。
