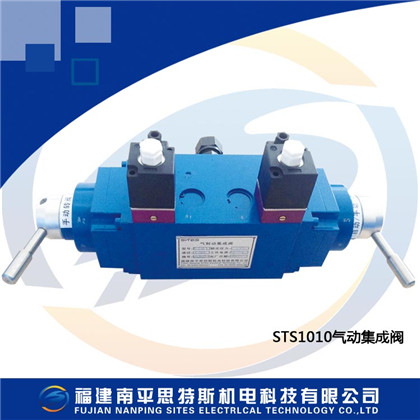

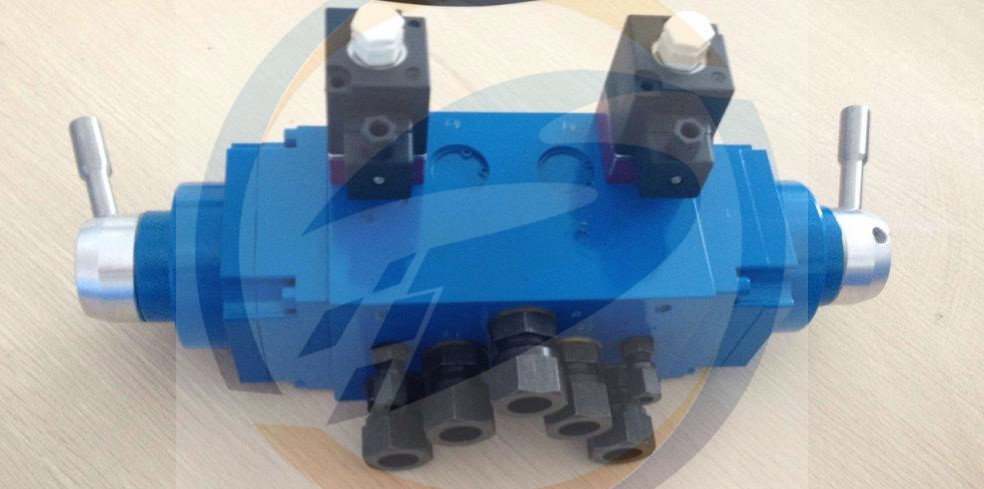

STS1010型氣制動集成閥

 STS1010制動集成閥

一、概述

       STS1010型氣制動集成閥主要作用于水電站水輪發電機組轉速下降到額定轉速35-40%，接受轉速信號繼電器的電氣信號使此閥中一主閥動作，將壓縮空氣通往制動閘，加速機組停機。當機組停機后，電氣信號使另一主閥動作，將制動閘復歸。在該閥上的電磁閥帶有手動功能，實現手動操作。同時在該閥上設有手轉閥，實現手動操作功能。將水電站水輪發電機組制動的手動、自動工作回路集成于一體，實現機組的制動。機電一體化設計體積小，功能齊全。具有雙重手動功能，操作更簡便；具備手動、自動獨立工作，性能可靠穩定。

二、特  點

1、該閥密封性能好、集成化程度高、體積小、重量輕。

2、兩個手動閥、兩個電磁換向閥，可靠性高， 且電磁換向閥本身帶手動。

3、手動工作回路與自動工作回路互不影響、互不干擾。整套裝置所有零部件均采用鋁合金材料，適于在潮濕環境下工作。

三、技術參數

工作氣壓：0.3—1Mpa

工作電壓：DC24V、48V、110V、220V或AC220V

公稱通徑15mm、10mm

進出氣連接均為標準管接頭（GB3733.1）

適用無腐蝕性氣體。

介質溫度小于60°

 四、工作原理

一、自動制動工作條件

1、自動工作時，先導閥的手動旋轉鈕必須處于自動位置“-”水平位置。

2、兩個手轉閥的手柄都要在自動位置上。

3、氣源氣壓0.3Mpa——1Mpa。

4、具備工作電源。

二、手動操作

操作方式一（手轉閥必須處于自動位置）

1、當旋轉電磁閥1上的手動轉閥，壓力氣體P經過電磁閥1從工作腔A1供出，實現手動工作。

2、當旋轉電磁閥2上的手動轉閥，壓力氣體P經過電磁閥1從工作腔A2供出，實現手動工作。

操作方式二

1、當電磁閥斷電情況下，將手動換向閥1的手柄扳到S手動位置，切換閥2的手柄扳到位置2，壓縮空氣P經過手轉閥從工作腔A1供出，A2與排氣口O2口相通，實現手動工作。同時切斷電磁閥進氣氣源。

2、當電磁閥斷電情況下，將手動換向閥1的手柄扳到S手動位置，切換閥2的手柄扳到位置4，壓縮空氣P經過手轉閥從工作腔A2供出，A1與排氣口O1口相通，實現手動工作。同時切斷電磁閥進氣氣源。

自動操作

1、自動控制時，先導閥的手動旋轉鈕必須處于“—”的水平位置。

2、手轉閥1和手轉閥2的手柄必須在自動位置上。

3、當電磁閥1通電，電磁閥2不通電；壓力氣體從P腔進入手轉閥1到工作腔A1，A2通向O2腔；實現自動工作。

4當電磁閥2通電，電磁閥1不通電；壓力氣體從P腔進入手轉閥1到工作腔A2，A1通向O1腔；實現自動工作。

五、選型說明

規格參數選型請?jiān)诰€聯系客服或電話聯系我們，可訂制所有非標尺寸滿足要求。
